在內部設計上，魅藍note3做到了簡潔和美觀。結構的裝配設計較為簡單，沒有出現藕斷絲連的情況，且結構件數量較少。另外，內部設計以黑色為主色調，非常注重內部美觀性，讓千元機也可以擁有旗艦級的高逼格設計。...

——————————————————————

Step 2：拆卸「后殼組件」

——————————————————————

魅藍note3怎么拆機 魅藍note3拆解評測

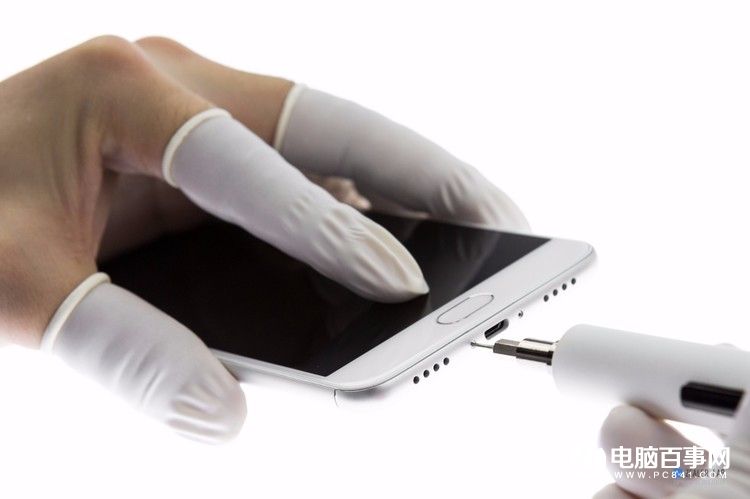

▲卸下底部兩顆 Pentalobe 螺絲。

屏幕組件和后殼采用螺絲和扣位的形式固定。

魅藍note3怎么拆機 魅藍note3拆解評測

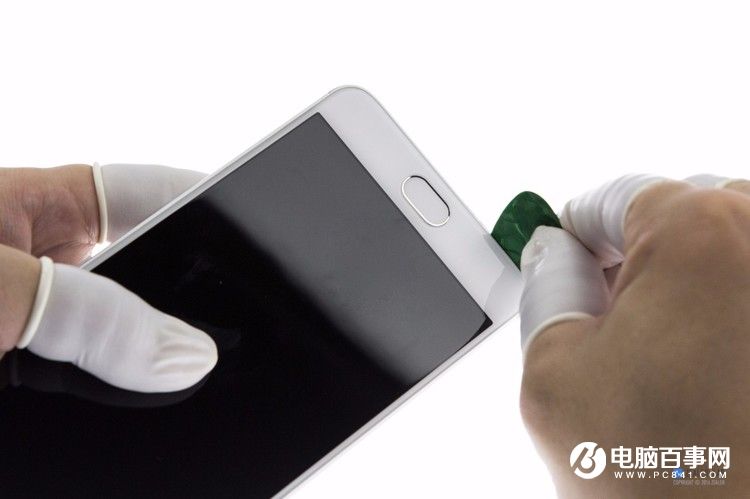

▲先用吸盤從手機前蓋板上用力吸開一條縫，再用撬片從縫隙進入，上下滑動。

劃開一側后，在另一側完成同樣的動作。最后小心劃開上下側，分離后殼。

魅藍note3怎么拆機 魅藍note3拆解評測

▲屏幕組件和后殼

魅藍 note3 的內部器件固定在屏幕組件骨架上。.

魅藍note3怎么拆機 魅藍note3拆解評測

魅藍note3怎么拆機 魅藍note3拆解評測

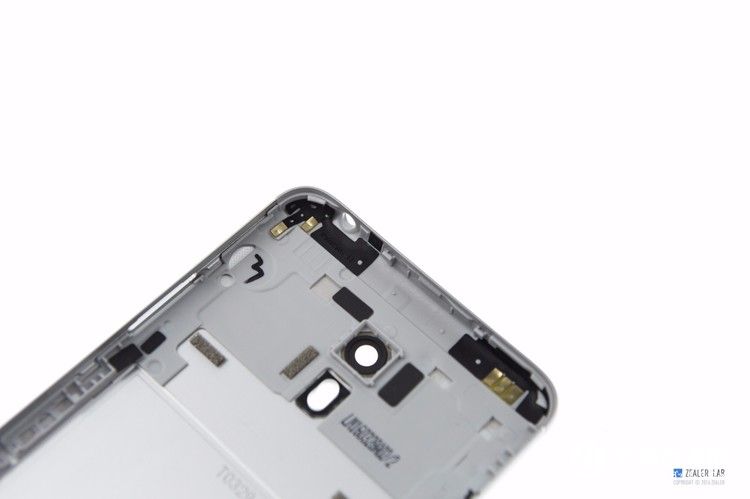

后殼采用鋁鎂合金沖壓 CNC工藝，同塑件部分采用點膠方式固定；

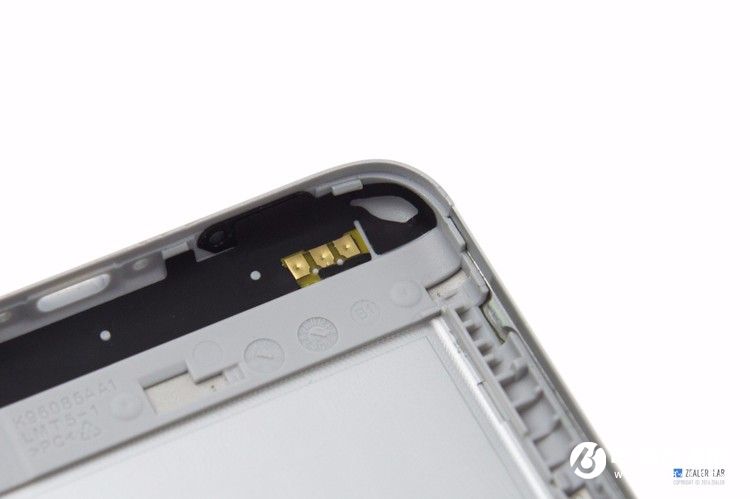

頂部和底部天線全部為 FPC 材質，采用彈片和 POGO PIN 連接方式
