努比亞Z11 mini做工怎么樣 nubia Z11 mini拆解圖評測(3)
4月19號，努比亞發布了以小屏為賣點的nubiaZ11mini。當然，努比亞以全新的操作方式，如FiT邊緣觸控技術，更便捷的用機體驗去重新定義了小屏。今天，筆者就為大家?guī)?lái)Z11mini的真機拆解。配置簡述:nubiaZ11mini擁......
主板先不管它，接著拆機身下半部分，卸下6顆螺絲才能拆掉揚聲器模塊，相當穩固。而主天線同樣設計在模塊上。
尾插小板的主要觸點。
尾插小板特寫。

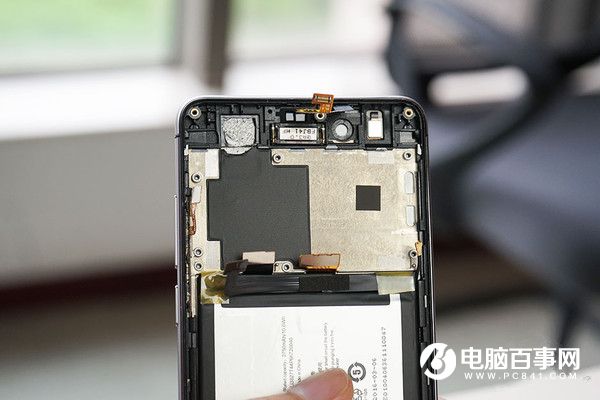

卸下主板后的金屬中框，表面覆蓋了石墨導熱層，與主芯片/屏蔽罩接觸。Z11mini金屬中框的內籠使用注射成型工藝。

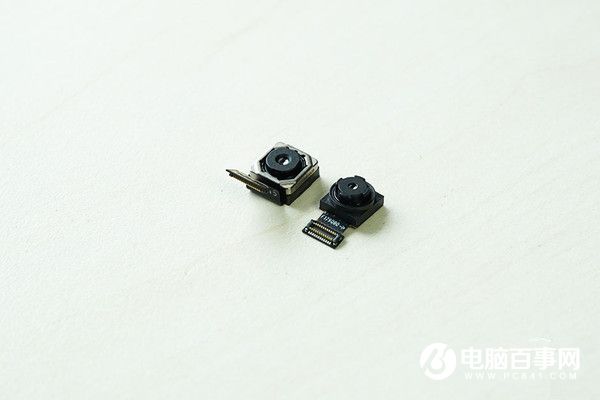

相機模塊，Z11mini后置1600萬像素的攝像頭，傳感器為索尼IMX298，面積1/2.8英寸，RGBW四色結構，采用DTI像素隔離技術（類似于三星的ISOCELL）防止像素之間信號的串?dāng)_。6P鏡組，藍玻璃濾光片，PDAF相位對焦。
而前置方面，Z11mini前置500萬像素?cái)z像頭，F(xiàn)/2.4光圈，支持多級美顏、多種濾鏡功能。

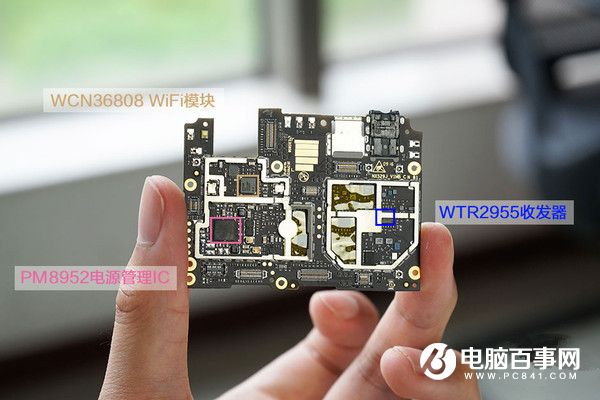

nubiaZ11mini主板芯片布局
-WCN36808 WiFi模塊
-高通PM8952電源管理IC
-高通WTR2955射頻收發器
-高通驍龍617 Soc（8*A53+Adreno 405）
-MCP封裝 三星KMRC1000BM（3GB LPDDR3+64GB eMMC 5.0）
-高通PM8952電源管理IC
-SKY77807-4 TDD/FDD 功率放大器
-SKY77648-11 GSM/WCDMA/LTE 功率放大器

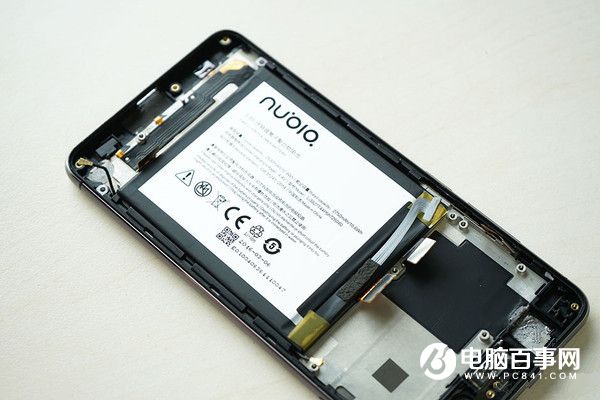

Z11mini內置2800mAh電池，如果支持快充則會更加好。
拆解總結
總的來說，nubiaZ11mini的拆解難度較少，而且機身內部布局結構也比較簡潔明了，沒有暗藏的排線什么的，拆解后組裝的難度也不大。Z11mini整體做工比較扎實，金屬中框厚度適中，主板芯片布局廓落，在降低了制造難度之余還有利于熱量的散發，而主板保護蓋整合天線的設計更是巧妙。難道Z11mini也支持像Z9 mini那樣的多材質可更換后殼？
